直連供暖裝置
1工作原理

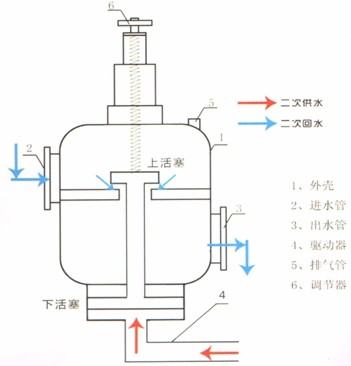

原有低區供暖熱網定壓大小不變、運行參數、運行方式等全維持不變的情況下，僅在高樓引入口增設一個由微機控制的增壓泵，將低區網的供水加壓，送至高層建筑的散熱器放熱后，高壓回水則進入斷流器促進其膜流形成、進行減壓斷流。然后再進入阻旋器“復原”。通過有壓流-無壓流-有壓流，這樣一個逆變過程就使得高壓流體平穩過渡到了低壓流體。從而實現了高低層建筑直連并網供暖。具體運行過程是：加壓泵開啟時，設在加壓泵出口的驅動管將阻斷器下部活塞打開，高區采暖回水進入阻斷器，減壓、排氣后回水流入低區熱網。加壓泵停泵時，設在加壓泵吸入端的驅動管的壓力大于加壓泵出口驅動管的壓力，使阻斷器上部活塞關閉，將系統回水隔斷不進入阻斷器，使高區回水與低區切斷。使低區供暖系統永不超壓。
高區采暖系統的加壓泵與低壓采暖系統循環水泵設有連鎖裝置，兩泵應同時啟動或停止，否則設備將不能正常工作。
2裝置組成

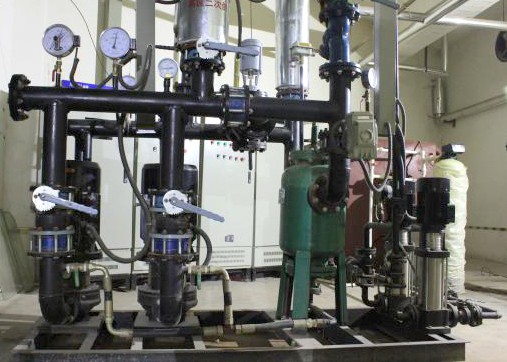

供暖系統直連裝置是由阻斷器、加壓泵、驅動管等組曾，其在供暖系統的連接如1所示。
3直連裝置的應用及安裝
直連裝置的應用范圍適用于垂直單、雙管采暖系統，水平單、雙管串聯系統，也同樣適合于分戶熱計量系統。由阻斷器為主要部件組成的加壓機組可安裝在建筑物地下室或首層。具有安裝方便、運行穩定、操作簡單等優點。
4設備選型
4.1加壓泵的選擇
a.加壓泵的揚程：（m）Hj-水泵至系統頂部的幾何高度，mHn-室內系統的阻力損失，mHw-熱網供水在泵位置的動力頭高度，mHa-安全量，mb.加壓泵的流量（m3/h）K-附加系數，可取1.1Q-高區系統的熱負荷，Wt1-供水溫度℃t2-回水溫度℃-供水密度kg/m3

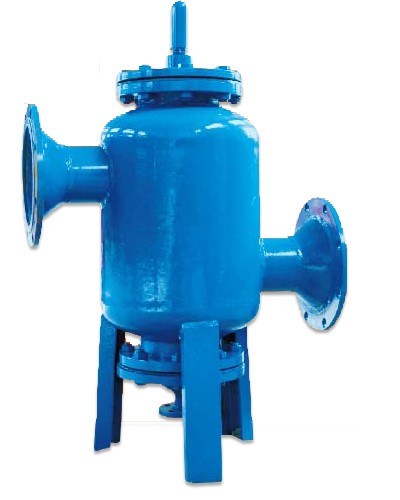

4.2阻斷器的選擇
加壓泵、除污器、阻斷器、微機控制柜以及相關儀器儀表和閥門等裝配完畢，阻斷器選型時刻根據高區系統的水流量的高區相對高度確定即可。
通過安全性、環保、節能以及運行管理方面簡單介紹集中供熱的優點，方便用戶選擇供暖形式和了解集中供暖的好處。
直連供暖技術使得高層建筑采暖設計簡化、安裝方便、工程造價大大降低，此外少用電、少燒煤的意義遠不止于省錢，更重要的是，為人類節省了不可再生的能源，并從根本上減輕了大氣污染?？梢姡浣?jīng)濟效益和社會效益相當可觀。在高層建筑采暖系統中有廣泛的應用前景。
